【钢格板供应商】钢格板镀锌层不均匀解决方法

来源：安平县蕴茂丝网制品有限公司 网址： http://www.apymsw.cn/ 发布时间:2019-10-8

【钢格板供应商】钢格板镀锌层不均匀解决方法

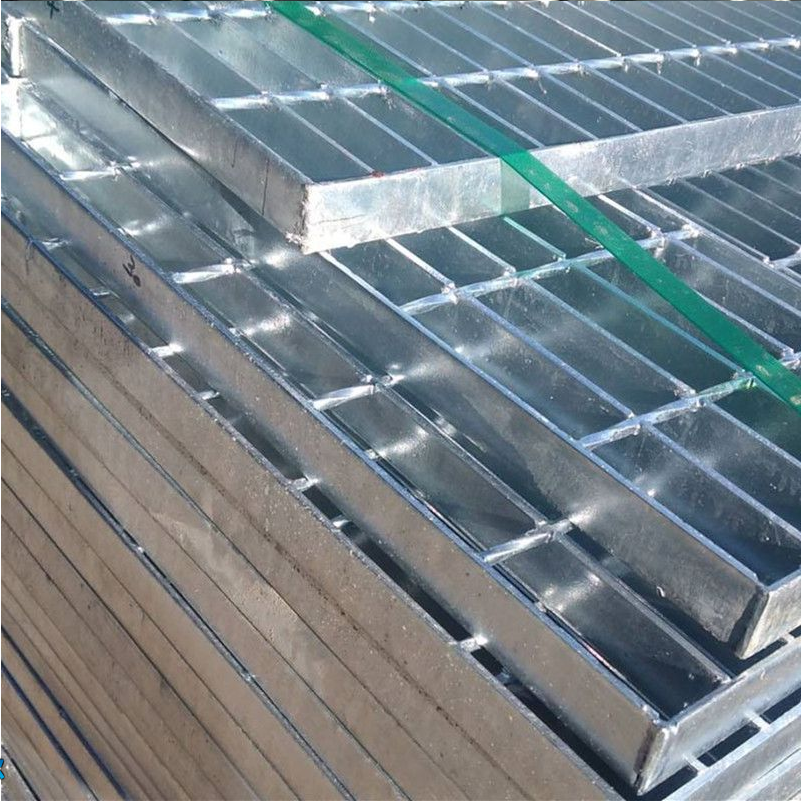

镀锌钢格板以防腐蚀功能强，使用寿命长;成本低，规格品种多，可以根据需求定做型号和外形尺寸等特色被广泛应用到建筑，市政，化工厂，火电厂，学校，钢厂，玻璃厂，采矿基地，海上船只，海上工程等项目。
可是假如钢格板不镀锌的话，它的应用规模将会大大削减，钢格板一般分为冷镀锌和热镀锌，在日常运用的话，热镀锌应用较为广泛。
1.钢格板镀锌前整理外表污渍
钢格板外表倘若在镀锌前，整理的不算很彻底，外表还凝结着一层污渍的话，那么，该污渍就会因本身的原因使得产品外表构成一层氧化膜，然后不利于锌液的沉淀，导致外表沉淀不均匀的情况发作。
2.挑选含碳量低的钢格板原材料
因为本身含碳量的数值比较大，因此，在进行热镀锌作业流程时，也会下降作业时发作的电位流速情况，导致电流通过外表不均匀，而致使热镀锌的效率不断下降，这种原因，一般也是导致镀锌层不均匀主要因素之一，所以要挑选含碳量低的原材料。
3.让钢格板处于正确排放状况
倘若钢格板产品处于排放状况不正确的情况下，也会导致产品外表镀锌层不均匀的情况发作。比如说产品在进行绑扎时，假如绑扎密度过高，则会使得产品的部位面积遭到屏蔽，从而影响镀锌的整体。
4.钢格板适宜的镀锌厚度
钢格板的厚度介于1.5-3mm时，热镀锌钢格板上锌量均匀厚度应大于55um，部分应大于45um。 钢格板的厚度介于3-6mm的，热镀锌钢格板上锌量均匀厚度应大于70um，部分厚度应大于55um。
钢格板的厚度等于大于6mm的，热镀锌钢格板上锌量均匀厚度应大于85um，部分厚度应大于70um。
5.钢格板在热镀锌后有必要钝化处理
钢格板刚热镀锌出来的时候是黄色或许淡黄色的，然后通过一道硝酸除膜工序，会变成银白色(锌的色彩)，除膜后就是钝化工序了，通过钝化工序后就有可能发作蓝白色、彩色、黑色乃至黄色等不同的色彩(具体色彩按客户要求来做)。钝化工艺假如省略或许处理欠好也会影响钢格板镀锌层的均匀。
6.热镀锌前钢格板的酸洗有必要彻底
钢格板在进行热镀锌处理曾经酸洗不彻底，未能将外表浮锈彻底去除，这样极容易形成浮锈处缺锌然后导致镀锌层的不均匀。
7.钢格板原材料扁钢和扭绞方钢差错契合规范
一般来说扁钢差错规模为±0.4mm,扭绞方钢差错规模为：±0.5mm。
8.钢格板焊接过程中契合施工规范
钢格板包边扁钢和承载扁钢需求单片满焊，外表焊渣、焊丝需求整理。
9.钢格板热镀锌过程中上锌量契合要求
热镀锌钢格板负载扁钢厚度不小于5mm时，镀锌厚的锌层分量不小于610g/m2;当负载扁钢厚度小于5mm时，锌层后的均匀锌层分量不小于460g/ m2。


本文内容由钢格板供应商整理，本文观点与本站无关!
想了解更多资讯，请持续关注本站。

上一篇标题：【钢格板厂家】钢格板比重(钢格板密度)
下一条标题：【镀锌钢格板厂家】镀锌钢格栅板与不镀锌怎样挑选?
本页关键词：钢格板供应商
